TUTORIAL BÁSICO DE MPLAB X & XC8

ESTABLECIENDO NUESTRO PRIMER PROYECTO

En esta ocasión se darán paso por paso las instrucciones para crear un proyecto y, dentro de este, crear un archivo fuente (o source file), con el cual se escribirá el código principal para programar el microcontrolador (MCU), de acuerdo a las necesidades que se requieran en el diseño.

NOTA: Estos son los links de descarga de los softwares a usar para programar los Microcontroladores PIC.

Descarga MPLAB X IDE

Descarga XC8

Después de haber instalado los programas correctamente, se procede a abrir el IDE dando click al icono de MPLAB X IDE.

Icono de MPLAB X IDE

Ya abierta la ventana y totalmente cargado el programa, se mostrará su entorno grafico para interactuar con el programador y poder manipular el microcontrolador según las necesidades.

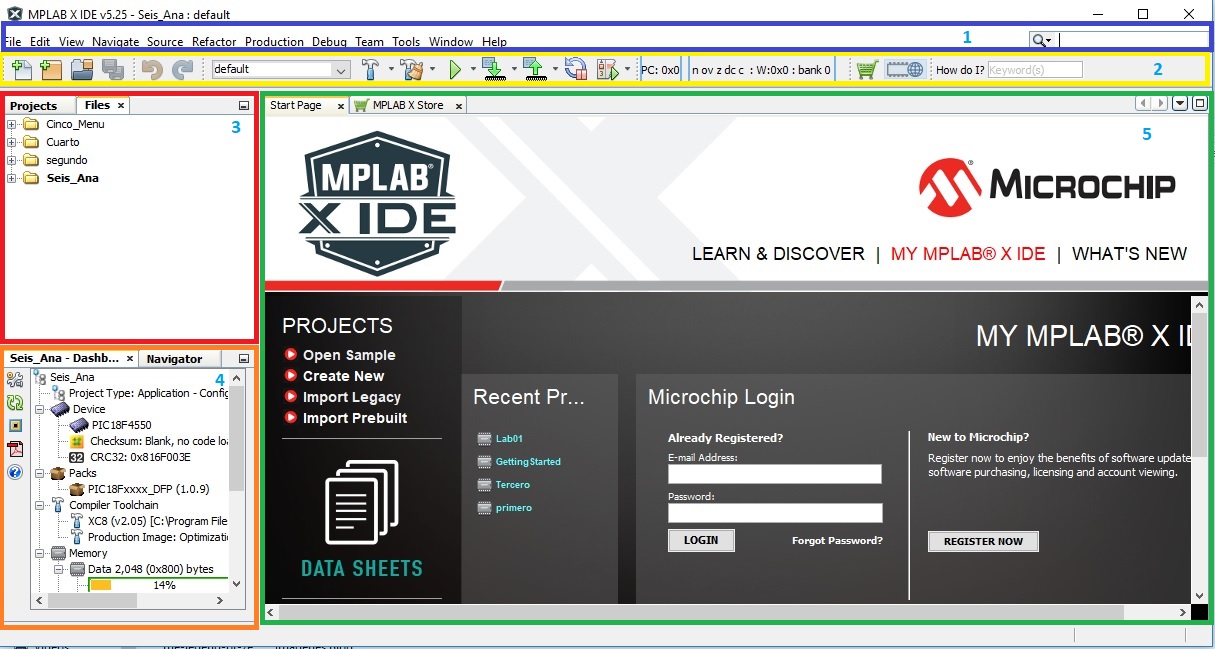

Entorno gráfico del MPLAB X

  En la imagen del entorno gráfico se encierran diferentes cuadros de colores y se enumera las diferentes partes que componen este entorno de programación, estas son:

1. Barra de menú (Azúl).
2. Barra de herramientas (Amarillo).
3. Ventana de archivos y proyectos (Rojo).
4. Ventana del dashboard y navegador del proyecto a realizar (Naranja).
5. Ventana de Inicio y del Editor (Verde).


PRIMEROS PASOS:

Ya estando mas familiarizado con el entorno, se procede ahora si a crear el primer proyecto con MPLAB X. Para crear un proyecto hay que ubicarse en la barra de menú y dar click a "File", "New Project...", o pulsar las teclas "Ctrl + Shift + N".

Nuevo Proyecto

O en la barra de herramientas  dar click al icono de "New Project".

Icono "New Project"

 Después aparecerá una ventana emergente la cual tendrá varios pasos para que el usuario elija de acuerdo a las necesidades de su proyecto. Como primer paso se elegira en el cuadro "Categories", "Microchip Embedded" y en el cuadro "Projects", "Standalone Project". Todo esto dentro de la dentana "New Project", a continuación se clickea en "Next".

Ventana de Configuración del nuevo proyecto

 Lo siguiente es elegir el dispositivo a programar y su familia, para esto se selecciona en la casilla "Family:", "Advance 8-bit MCUs (PIC18)" y en la casilla de "Device:", "PIC18F4550". Después se dar click en "Next".

Familia y Dispositivo a programar

El siguiente paso a seguir es la seleccion de la herramienta de programación para enviar el programa a desarrollar al PIC, este paso es opcional,sin embargo para hacer los circuitos que se mostraran en esta pagina se utilizara la herramienta PICk it®️ 3, Click en "Next".

Selección de herramienta

A continuación, se elegirá el compilador con el cual programaremos el lenguaje C, para esto, elegimo el compilador XC8. Y "Next".

Elección de compilador

Por último se le da un nombre al proyecto, se le provee una ubicación y se da click en "Finish".

Nombre al proyecto y finalizar

Ya después de finalizar la configuración del nuevo proyecto, la ventana emergente se cierra y vuelve al entorno original pero con el nuevo proyecto en la ventana de proyectos.

Nuevo proyecto agregado

 Con el nuevo proyecto creado, solo falta agregar un nuevo archivo fuente a este proyecto (el cual es el que va a tener el programa principal que correra el microcontrolador PIC), y se agrega dando click derecho a la carpeta de "Source Files" y se selecciona "New", "main.c...".

Nuevo archivo fuente

Después de dar click en "main.c...", aparecerá otra ventana emergente la cual nos pedirá ponerle un nombre al archivo fuente (se recomienda llamarlo igual que el proyecto), su extencion (.C por defecto), y  por ultimo se da click en "Finish".

Nombre del archivo principal o fuente

 Ahora ya se tiene creado el nuevo proyecto con su respectivo archivo principal para programar!

Nuevo proyecto creado

 Y con esto ya se ha aprendido a crear un proyecto de programación en la plataforma MPLAB X.
