| Display de 7 Segmentos |
Existen
dos tipos de configuración para estos display, los cuales son por
Cátodo común y Ánodo común. también pueden venir como simples (El de la
imagen de arriba), dobles y hasta cuadruples, dependiendo de las
necesidades del (la) diseñador(a).
DISPLAY ÁNODO COMÚN:
Aquí,
los leds tienen el pin común conectado a cada uno de sus ánodos. y este
a su vez, debe conectarse hacia la alimentacion. si quien diseña el
circuito quiere activar los leds de este display, debe de enviar un cero
("0"), lógico desde el microcontrolador.
 |
| Configuración Ánodo común |
Si
quisieramos representar un número o alguna letra (de las que se pueden
mostrar en dichp indicador), tendriamos que mandar una serie de señales
desde el microcontrolador, por ejemplo: si se desea mostrar el número
cero tendríamos que mandar desde el microcontrolador la siguiente
combinacion, 0b11000000. El número uno estaria representado como
0b11111001. Siendo "a" el bit menos significativo y "." el bit más
significativo. la siguiente tabla muestra como se puede representar
cada número ya sea en binario o en hexadecimal para que se pueda mostrar
en la pantalla.
 |
| Tabla 7 segmentos para ánodo común |
DISPLAY CÁTODO COMÚN:
Este
display tiene los cátodos de sus respectivos leds conectados a un pin
común, que a su véz, se conecta a tierra. Quiere decir que para activar
cualquiera de estos diodos, se tiene que enviar un "1"
lógico desde el microcontrolador.
 |

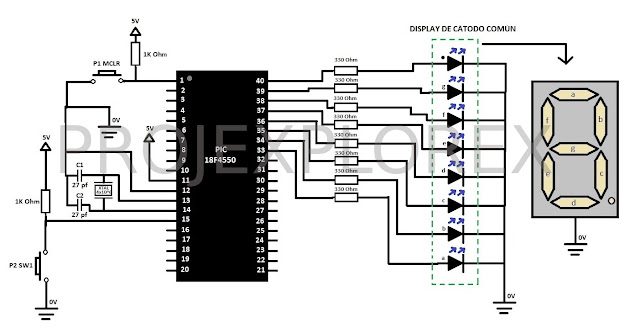

| Configuración Cátodo común |
Si
se quiere representar un número del cero al nueve en esta
configuración, se hará lo mismo que en la configuración del ánodo común,
solo que cammbiando esta vez los ceros por unos.
 |
| Tabla 7 segmentos para cáodo común |
A
continuación se hará el código de un contador incremental que compute
de 0 á 9 y que incremente de uno en uno a medida que se pulse un
pushbutton.
